天天躁日日躁狠狠躁欧美_久久久久亚洲_久久综合狠狠综合_精品黄色一级片

1  適用范圍

1.1  本方法適用于卡尺法測定粗集料的針片狀顆粒含量。

1.2  本方法測定的針片狀顆粒，是指用最大長度與最小厚度之比大于3的顆粒。當(dāng)采

用其他比例時，應(yīng)在試驗報告中注明。

1.3  本方法主要適合于瀝青混合料、無結(jié)合料粒料材料和無機(jī)穩(wěn)定材料用粗集料針片

狀顆粒含量測定。

2  儀具與材料

2.1  試驗篩：根據(jù)集料粒級選用不同孔徑的方孔篩，并滿足T0302  中2 . 1要求。

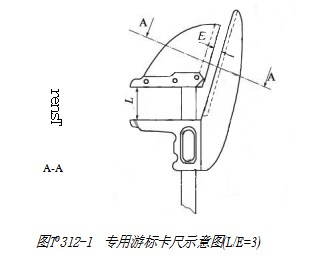

2.2   卡尺：可采用常規(guī)游標(biāo)卡尺，精密為0 . 1mm 。也可選用固定比例卡尺，如

圖 T0312-1 中用專用游標(biāo)卡尺或其他規(guī)定比例卡尺，L/E=3

2.3  天平：感量不大于稱量質(zhì)量的0.1%。

3  試驗準(zhǔn)備

將樣品用4.75mm試驗篩充分過篩，取篩上顆粒縮分至表T0312-1 要求質(zhì)量的試樣

兩份，且每份試樣不少于100顆，烘干或室內(nèi)風(fēng)干。

表 T0312-1  粗集料針片狀顆粒試驗的試樣質(zhì)量

4  試驗步驟

4.1  取一份試樣稱取質(zhì)量(m?)。

4.2  將試樣平攤于試驗臺上，用目測直接挑出接近立方體的顆粒。

4.3 按 圖T0312-2  所示，將疑似針片狀顆粒平放在桌面上成一穩(wěn)定的狀態(tài)。平面圖 中垂直與顆粒長度方向的兩個切割顆粒表面的平行平面之間最大距離為顆粒長度L; 垂 直與寬度方向的兩個切割顆粒表面的平行平面之間最大距離為顆粒寬度 W;側(cè)面圖中垂 直與顆粒厚度方向的兩個切割顆粒表面的平行平面之間最大距離為顆粒厚度T 。各尺寸 滿足 L≥W≥T.

4.4    用游標(biāo)卡尺測量顆粒的平面圖中輪廓長度兒及側(cè)面圖中輪廓長度T。 當(dāng) L/T≥3 時，判斷該顆粒為針片狀顆粒。

4.5 當(dāng)采用固定比例卡尺時，調(diào)整比例卡尺，使比例卡尺L方向尺間隙正好與顆粒長 度方向輪廓尺寸相等，固定卡尺；檢查顆粒厚度方向輪廓尺寸是否夠通過比例卡尺E 方 向尺間隙，如果能夠通過，則判定該顆粒為針片狀顆粒。

4.6 按照以上方法逐顆判定所有集料是否為針片狀顆粒。稱取所有針片狀顆粒質(zhì)量 m?; 稱取所有非鈦片狀顆粒質(zhì)量m?。

5  結(jié)果整理

式中：Q.a—— 試樣的針片狀顆粒含量(%)。

5.3  取兩份試樣的針片狀顆粒含量的算術(shù)平均值作為試驗結(jié)果，精確至0.1%。

5.4    若兩份試樣的針片狀顆粒含量之差超過平均值的20%,應(yīng)追加一份試樣進(jìn)行試

驗，直接取三份試樣的針片狀顆粒含量的算術(shù)平均值作為試驗結(jié)果，精確至0.1%。
