TD50315-DJ原位單剪儀（又稱單磚原位單剪法測試裝置）
一、用途和特點
單磚原位單剪法測試裝置是用于檢測建筑砌體抗剪強度的專用儀器。該儀器是一臺小型液壓裝置，通過活塞上升推動蓋板對砌塊產生作用力檢測砌體抗剪強度，使砌塊上下兩個面發生剪切，通過測定砌塊發生剪切時的力來計算砌體的抗剪強度，測試結果直觀性強，檢測部位局部破損。
①.該儀器結構新穎，體積小巧，質量輕盈，操作方便。
②.采用手動泵加荷油缸，操作簡單方便，互換性強。
③.數字顯示壓力表，可直接讀出剪切力。
標準
GB/T50315-2011《砌體工程現場檢測技術標準》
二、主要技術參數
1、額定推力（Kn）：150
2、額定行程（mm）：20
3、相對測量范圍（%）：20-80
4、示值相對誤差（%）：±2
5、外形尺寸（mm）：115×110×110
6、質量（Kg）：10
三、結構特征及工作原理

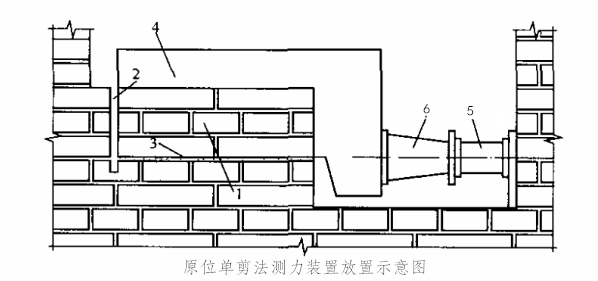

剪切儀及其附件見圖1所示：
1、被測砌體 2、切口 3、受剪灰縫 4、傳力件 5、墊塊 6、測力頂
圖1、2所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入剪切儀推動活塞上升，活塞推動蓋板對砌塊施加推力。隨著對砌塊推力的增大，砌塊上下兩面發生剪切，此時油壓迅速降低回零，在彈簧力作用下活塞回位。數字壓力表記錄下此時的壓力值，通過計算可求出砌體的抗剪強度。
