服務熱線
13231761108(微信同號)
一、產(chǎn)品應用：
適用于UV樹脂，熱塑性樹脂，環(huán)氧樹脂，UV膠黏劑，UV油墨，UV涂料，石蠟等材料反應前，中，結(jié)束全過程的固化收縮率連續(xù)測量，收縮應力的連續(xù)測定。
二、產(chǎn)品特點：
反應前，中，結(jié)束全過程連續(xù)測量
可程序控溫
紫外線照射→加熱→冷卻等溫度升高和下降溫度的溫度曲線可以自由組合并通過程序編程（從室溫到180°C）
樹脂反應條件的再現(xiàn)
重現(xiàn)樹脂長時間反應過程中各種溫度變化條件
可以測量樹脂表面的溫度變化
樣品用量少（1毫升）
操作簡單
可選項
溫度設定范圍為-50°C至150°C
溫度設定范圍為室溫到300°C
氮氣保護
樣品表面溫度測量功能

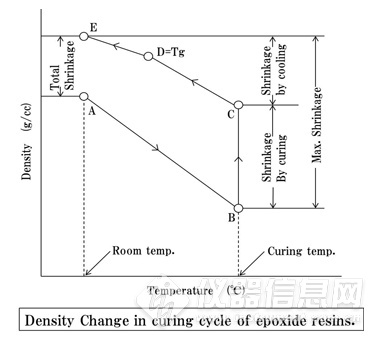

三、熱固性樹脂溫度變化收縮模型：
在常溫加熱液態(tài)樣品A，到達固化溫度下開始反應B，反應結(jié)束C。樣品從C冷卻并在達到D（固化體系的玻璃化轉(zhuǎn)變溫度Tg）后，繼續(xù)降溫到室溫E并完成固化收縮全過程。
在B-C之間發(fā)生的體積收縮是由于固化反應引起的收縮，C-D-E階段是由于固化后冷卻引起的收縮。由于D對應于該體系的Tg（玻璃化轉(zhuǎn)變溫度），D-E階段在玻璃態(tài)（<Tg）區(qū)域的發(fā)生收縮，在C-D之間發(fā)生高彈態(tài)（> Tg）的收縮。
A-E之間的收縮稱為總體積收縮，B-E之間的收縮稱為最大收縮。通常所說的熱固性環(huán)氧樹脂的固化收縮率是在A-E之間的總體積收縮率。

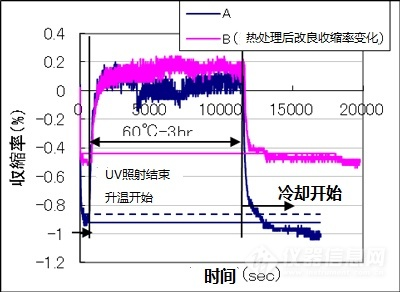

四、熱固性樹脂（環(huán)氧樹脂）全過程收縮率和應力測量

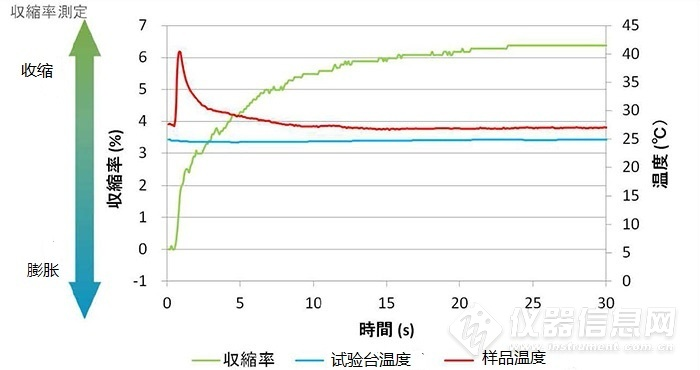

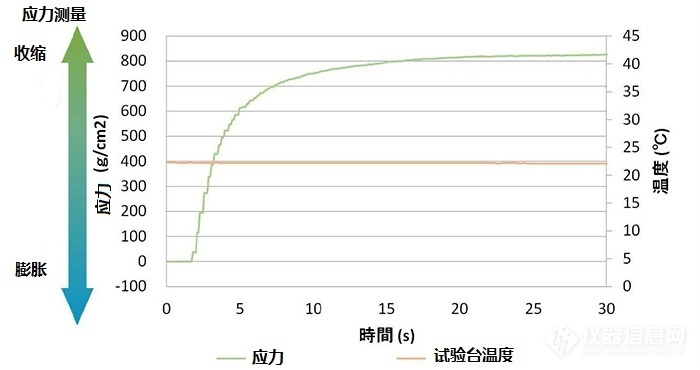

五、UV固化樹脂固化收縮率全過程連續(xù)測量（丙烯酸樹脂）
六、技術規(guī)格：
固化收縮率測定激光位移計 | 重復性 2um |
紅光半導體激光器 655nm(可見光) | |
激光器類別 Class 1 | |
功率 220uW | |
收縮應力力學測量單元 | 5N(可選500mN,1N,2N,10N,20N) |
非線性度 ±0.5%RO | |
重復性 ±0.5%RO | |
加熱單元 | 加熱功率50W*3(總功率450W),加熱可達180℃，材料耐熱500℃ |
K型溫度測量熱電偶 | |
冷卻水單元 | 功率 450W |
10℃到室溫可調(diào) |
測量單元 W450*D400*H900(mm) 重量28kg
控制單元 W500*D420*H310(mm) 重量15kg
冷水機 W218*D430*H563(mm) 重量32kg
七、符合標準：
ISO 4216: 2021 Thermosetting resin and UV curable resin -Determination of shrinkage by continuous measurement method
JIS K6941: 2019 UV固化樹脂和熱固性樹脂收縮率連續(xù)測量的方法
本說明書解釋權歸我公司所有，有產(chǎn)品改動，以實物為準，恕不更改說明。了解產(chǎn)品詳細資料咨詢：13231761108(微信同號)
