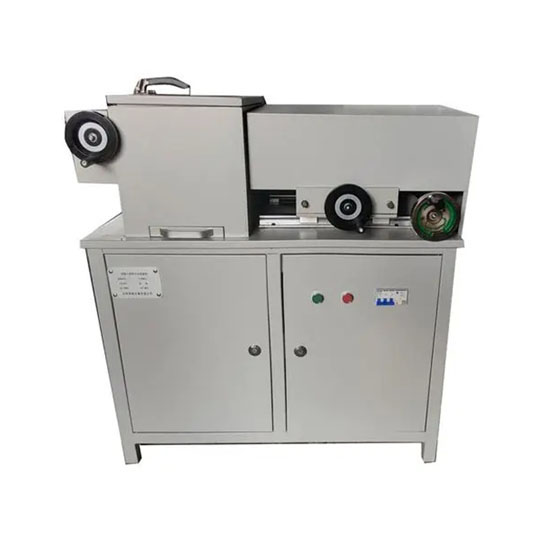

混凝土粉樣分層研磨機 規格型號：JTS153-FM型
產品介紹
混凝土粉樣分層研磨機是為滿足《水運工程結構耐久性設計標準》（JTS153-2015）中混凝土制樣和取粉的要求，設計制造的取樣收集設備。根據標準中附錄“H.4浸漬深度實驗-熱分解氣相色譜法”的要求，采用四爪卡盤夾持的混凝土試樣，運用平磨邊輪和側邊輪，打磨圓形試件側面，可獲得芯樣距離邊緣5mm的粉末，并隨深度增加，磨粉范圍減少。同時滿足標準中“H.5氯化物吸收量降低效果試驗”中的取粉要求。主要性能特點該粉樣分層研磨機在多年的研發過程中，圍繞該產品應用不同開發了系列機型，經過反復改進，可靠性和實用性進一步加強，得到眾多用戶一致好評。可夾持固定不同規格、不同形狀的試件，可對試件上下調整；采用多片隨動密封機構構建密封箱體，改善工作環境，極大的降低了噪音，杜絕粉塵污染；采用接近開關等安全保護裝置保證了粉磨機的安全性，通過轉動刻度盤、刻度尺和指針系統保證打磨的精準控制。電機通過絲杠帶動可前后、左右移動，且與箱體分離。粉末樣品通過氣相色譜儀對混凝土粉末試樣進行各種分析，繪制隨深度變化的物質分布曲線，可獲得基于空間的連續序列圖像，通過圖像分析獲得混凝土三維信息。該設備具有兩大主要功能，一是沿試件深度分層打磨粉末，二是可打磨側面混凝土，滿足《水運工程結構耐久性設計標準（JTS153-2015）中混凝土制樣和取粉的要求。為滿足JTS153-2015《水運工程結構耐久性設計標準》中混凝土制樣和取粉的要求，根據本標準附錄中“H.4浸漬深度實驗——熱分解氣相色譜法”的要求，采用四爪卡盤夾持混凝土試樣，運用平磨邊輪和V型邊輪，打磨圓形試件側面，可獲得芯樣距離邊緣5mm的粉末，并隨深度增加，磨粉范圍減少。同時滿足標準中“H.5氯化物吸收量降低效果試驗”中的取粉要求。
混凝土粉樣分層研磨機適用于科研院校﹑水利工程、水電工程﹑港灣設施、地質礦產﹑交通路橋﹑建筑工程及第三方工程檢測公司等單位做混凝土硅烷浸漬深度試驗。該機由機座﹑磨削動力頭，夾持鉗活動支架等組成，整機操作方便，是打磨混凝土芯樣粉末收集的專用試驗設備。
主要性能特點
該粉樣分層研磨機在多年的研發過程中，圍繞該產品應用不同開發了系列機型，經過反復改進，可靠性和實用性進一步加強，得到眾多用戶一致好評?？蓨A持固定不同規格、不同形狀的試件，可對試件上下調整；采用多片隨動密封機構構建密封箱體，改善工作環境，極大的降低了噪音，杜絕粉塵污染；采用接近開關等安全保護裝置保證了粉磨機的安全性，通過轉動刻度盤、刻度尺和指針系統保證打磨的精準控制。電機通過絲杠帶動可前后、左右移動，且與箱體分離。粉末樣品通過氣相色譜儀對混凝土粉末試樣進行各種分析，繪制隨深度變化的物質分布曲線，可獲得基于空間的連續序列圖像，通過圖像分析獲得混凝土三維信息。
該設備具有兩大主要功能，一是沿試件深度分層打磨粉末，二是可打磨側面混凝土，滿足《水運工程結構耐久性設計標準》JTS153-2015、《水運工程材料試驗規程》JTS/T232-2019、《海港工程混凝土結構表面涂層防腐技術規范》JTJ275-2000中混凝土制樣和取粉的要求。
技術指標參數
1、磨削電機功率：1.5KW，轉速940 rad / min
2、磨輪直徑：∮125mm
3、磨削總行程：150mm
4、磨削進給量：1mm
5、可磨樣本規格：直徑∮20～∮120mm圓柱或蕞小邊長為120mm以下試塊
6、夾持系統夾持圓形試件偏心距誤差：1mm
7、顆粒力度范圍：1～100微米范圍，10微米為中心正態分布
8、設備尺寸：長1100mm，寬650mm，高1200mm
9、設備重量：330kg
10、電源：380V
本說明書解釋權歸我公司所有，有產品改動，以實物為準，恕不更改說明。了解產品詳細資料咨詢：13231761108(微信同號)
