天天躁日日躁狠狠躁欧美_久久久久亚洲_久久综合狠狠综合_精品黄色一级片

1 目的與適用范圍

1.1 本方法適用于在試驗室條件下測定澆注式瀝青混合料貫入度及貫入度增量，以判定澆注式瀝青混合料高溫穩定性。通過貫入度的測定和評價澆注式瀝青混合料的高溫穩定性，進行混合料的配合比設計及品質管理試驗。

2 試驗儀具

2.1 試模：70.7mm×70.7mm×70.7±1mm 的鋼制試模數個。

2.2 貫入度試驗儀器，見圖 1 所示。試驗荷載為 52.51kgf(515.09.81N),調整 貫入桿與試樣的表面垂直，鋼制貫入桿的直徑為 25.2mm，底面平整光滑。恒溫水槽，貫入器上安裝百分表用于測量貫入量。

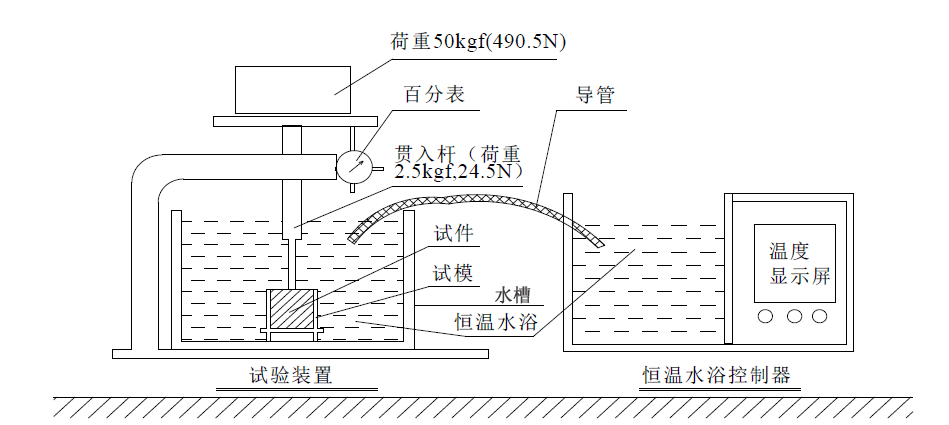

圖1 貫入度試驗儀器

1 加載砝碼及貫入桿：總荷載為 52.5±1kgf（515.0±9.81N）。

2 貫入桿：鋼制，直徑為 25.2mm，底面平整光滑。

3 百分表：用于測量貫入量。

4 恒溫水浴控制器件：提供溫度恒定的水浴。

5 溫度計：量程 0 ~ 100℃溫度計1支，分度值 1℃。

6 拌和鍋

3 方法和步驟

3.1 試件制作應符合下列規定：

1 按規定的溫度及時間拌和澆注式瀝青混合料。

2 將拌和好的混合料均勻地注入試模，注入后在試模四周人工插搗以保證試件密實，嚴禁插搗試模中間。插搗后如有多余的混合料將其刮除，使試模內混合料頂部的中間部分稍凸出，并輕輕敲打表面，確保冷卻后表面平整。整個過程中不得抖動試模。

3 進行測試前試件在常溫條件放置時間不應少于 48h 進行測試，z長放置時間不得超過一周。

3.2 試驗步驟過程應符合下列規定：

1 將按規定方法y生的試件脫模，試樣的側面作為測試面并重新裝入試模中；

2 將試模和試件一起放入預先設定溫度的水浴中保溫 60min，試驗溫度可設置為50℃、55℃、60℃；

3 將貫入桿垂直下伸到試件表面的z央，并使其與試件表面接觸；

4 放下貫入桿的同時按動秒表開始計時，初加荷載為 2.5kgf（24.5N）（為貫入桿和承重平臺的重量），讀取 10min 時百分表的讀數，j確到 0.01mm；

5 固定貫入桿，將該荷載下 10min 時的百分表讀數調整為零，在沒有沖擊力的情況下，將 50kgf（490.5N）的荷重砝碼放在承重臺上，記錄 1min，2min，3min，5min，10min， 20min，30min 和 60min 時百分表的讀數，j確到 0.01mm。

6 30min 時的讀數為該試件的貫入度，60min 時的讀數與 30min 時的讀數之差為貫入度增量。

4 試驗報告

4.1 同一批試件室內平行試驗不得少于 5 個，現場取樣試驗不得少于 3 個。當同一批試件中某個測定值與平均值之差大于標準差的 k 倍時，該測定值應予以舍棄，并以其余測定值的平均值作為試驗結果。試件數目為 3、4、5、6 個時，k 值分別為 1.15、1.46、1.67、1.82。

4.2 應在報告中注明混合料的類型、試驗溫度及 1min、2min、3min、5min、10min、20min、30min 和 60min 的讀數，計算并列出貫入度及貫入度增量。
