匝間耐壓測試儀(以下簡稱匝間儀)適用于額定電壓1140V及以下的微電機、小功率電機、中小型電機(直流電機)的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈的匝間絕緣檢測。因各生產企業的電機、變壓器產品的繞組絕緣結構和絕緣材料的不一致，特別是工藝水平的差異，在繞線、嵌線、刮線、接頭、端部整形、搬運等工序工藝環節操作不當，都會影響電機絕緣性能，導致繞組存在著各種匝間絕緣隱患，因此，繞組匝間絕緣是電機、變壓器的關鍵環節。
為了提高電機、變壓器絕緣檢測水平，美國NEMA.MG1-12.04及我國國家標準GB755-2008《旋轉電機定額和性能》及GB14711-2013《中小型旋轉電機通用安全要求》及GB/T22719.1—2008《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準都有了要求和規定。
繞組匝間沖擊耐電壓試驗儀是以檢測被試品阻抗對稱平衡理論為基本原理，采用沖擊波比對法以高頻、高壓脈沖對繞組進行等效過電壓的無損絕緣模擬試驗，應用儀器配置的示波器記錄或觀察其波形，然后進行對比分析定性，能直觀、迅速、正確地檢測判定繞組匝間短路及各種阻抗不平衡隱患
繞組匝間沖擊耐電壓試驗儀與市場其它同類產品比較有以下特點和功能：
為了保證測試準確度，匝間儀高壓脈沖主電路采用單高壓回路切換輸出，保證匝間儀本身的對稱性；
為了提高匝間儀運行測試的可靠性和穩定性，采用了專業示波器廠生產的數字式通用示波器；
具有正反向試驗切換功能，消除沖擊電壓施于繞組的不均衡因素，提高了絕緣測試水平；
單相電機、交流電機通用，擴大了儀器的適用范圍。
繞組匝間沖擊耐電壓試驗儀廣泛適用于交/直流電機、變壓器、電器線圈的生產企業、修理部門和科研、檢測等單位，是提高產品匝間絕緣檢測水平的*檢測儀器。
匝間耐壓測試儀主要技術參數
電源：220V±5%，50Hz±2%；500VA；
試驗電壓： 0.3～6kVp范圍內連續可調；
沖擊波頻率：25Hz(也可提供其它頻率)；
脈沖電容：0.1μF(其它容量另行協商)；
大輸出能量：1.8J；
絕緣電阻：電源輸入端子對不帶電的金屬外殼部件的絕緣電阻≥20MΩ；
介電強度：電源輸入端子對不帶電的金屬外殼部件能承受1500V/50Hz，歷時1min，耐電壓試驗無飛弧、無擊穿現象；
環境溫度：0～40℃；
9. 相對濕度：≤80%；
10. 式樣：臺式；
11. 外形尺寸(mm)：648×520×335；
12. 質量：50kg
13. 適用范圍：適用于額定電壓1140V和500kW及以下電機。
四、繞組匝間沖擊試驗儀工作原理
匝間儀的原理如圖1方框圖所示，電路由示波器和主機系統組成。
工作過程：電路主要分兩路，一路為示波器和閘流管燈絲預熱；另一路經延時電路控制。
先將閘流管燈絲預熱約8min，當閘流管受脈沖信號觸發單元控制后，接通高壓裝置系統。經高壓整流對脈沖儲能電容器充電，此時閘流管受脈沖信號觸發單元控制，形成高壓脈沖，經限流電阻到電子選擇開關(“A—B"，“ B—C"，“C-A")，再通過選擇“正向試驗"或“反向試驗"，將其送到測試輸出端子上，高壓脈沖交替施加于兩個測試輸出端子的試品上，放電產生衰減振蕩波。經取樣電路送到示波器，然后示波器自動同步跟蹤，使訊號波形得到清晰穩定地顯示，通過比對兩沖擊波形的重合與否進行判別繞組匝間絕緣性能
五、各開關、控制按鈕名稱
圖2 前置面板圖

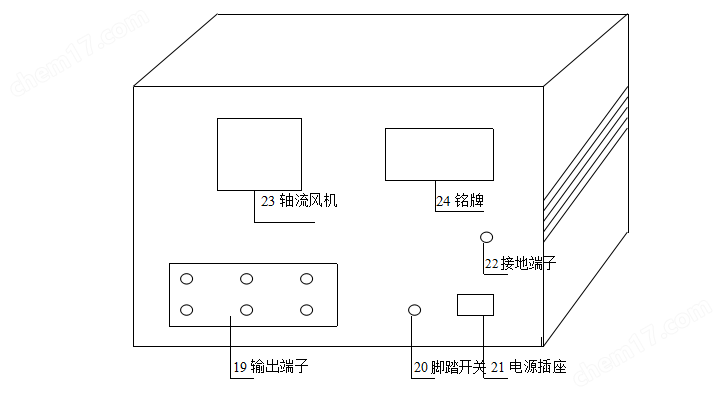

圖3 后置面板圖
注：示波器開關控制功能、位置參閱附件示波器說明書。
本說明書解釋權歸我公司所有，有產品改動，以實物為準，恕不更改說明。了解產品詳細資料咨詢：13231761108(微信同號)
