DYS-400型扁頂法砌體抗壓強度檢測儀（扁頂儀）

一、用途和特點

       扁頂儀是根據中華人民共和國國家標準GB/T 50315-2011《 砌體工程現場檢測技術標準 》研制生產的，適用于推定普通磚砌體或多孔磚砌體的受壓彈性模量、抗壓強度或墻體的受壓工作應力的專用儀器。該儀器是由兩個扁式液壓千斤頂，手動油泵，數顯壓力表，反力架及手持應變儀等部件組成。通過活塞上升推動承壓板對砌塊產生作用力檢測砌體抗壓強度，測試結果直觀性強，檢測部位局部破損。

       1、采用手動泵加荷油缸，操作簡單方便。

       2、數字顯示壓力表，可直接讀出力值。

 二、主要技術參數

     1、額定壓力（KN） ：400

     2、極限壓力（KN） ：480

     3、額定行程 ：10

     4、極限行程 ：15

     5、示值相對誤差（%）：±2

     6、壓板尺寸 ：250×380 、250×380

 三、結構特征及工作原理

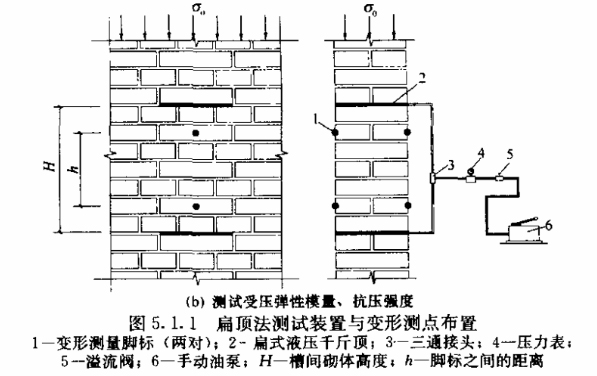

     扁頂儀及其附件如下圖所示：

       如圖所示，壓手動泵壓把，液壓油經油管一路與數字壓力表相通，另一路進入扁頂儀推動活塞上升，活塞推動承壓板對砌塊施加壓力。隨著對壓力的增大，砌塊被損壞，此時油壓迅速降低。具有峰值功能的數字壓力表記錄下此時的壓力最大值。

四、操作方法（參考GB/T 50315-2011砌體工程現場檢測技術標準）

    在應用扁頂法對砌體進行現場檢測時，先要對扁式液壓千斤頂進行標定，校驗扁頂?shù)牧χ怠１忭敇?biāo)定一般用標準負荷傳感器完成。

    4.1．進行砌體工作應力測試時，首先應確定開槽位置，然后安裝好定位測點角標，讀取初讀數。沿水平灰縫開槽，并記錄應開槽應力釋放后的變形讀數。裝入扁式液壓頂，接上油管并供壓做墻體應力恢復，記錄供壓值和變形值。直至供壓值所測的變形等于初始變形值為止，然后卸載。

     4.2．在選定的墻體上，標出水平槽的位置并應牢固粘貼兩對變形測量腳標，腳標應位于水平槽正中并跨越該槽；腳標之間的距離h,對普通磚砌體應相隔4條水平灰縫，宜取250mm;對多孔磚砌體應相隔3條水平灰縫，宜取270mm。

     4.3．使用手持式應變儀或千分表在腳標上測量砌體變形的初讀數，應測量三次，并取其平均值。

     4.4．在標出水平槽位置處，剔除水平灰縫內的砂漿。水平槽的尺寸略大于扁頂尺寸。開鑿時不應損傷測點部位的墻體及變形測量腳標。應清理平整槽的四周，除去灰渣。

     4.5．使用手持式應變儀或千分表在腳標上測量開槽后的砌體變形值，待讀數穩定后可進行下一步試驗工作。

     4.6．在槽內安裝扁頂，扁頂上下兩面宜墊尺寸相同的鋼墊板，并應連接試驗油路。

     4.7．正式測試前的試加荷載試驗，應符合如下要求：

     正式測試前，應進行試加荷載試驗，試加荷載值可取預估破壞荷載的10%。檢測測試系統的靈活性，可靠性，以及上下壓板和砌體受壓面接觸是否均勻密實。經試加荷載，測試系統正常后卸載，開始正式測試。

     4.8.正式測試時，應分級加荷。每級荷載應為預估破壞荷載值的5%，并應在1.5-2min內均勻加完，恒載2min后測讀變形值。當變形值接近開槽前的讀數時，應適當減小加荷極差，直至實測變形值達到開槽前的讀數，此時即可測得墻體的受壓工作應力，然后卸荷。

五、常規檢查

1.檢查油量

     如活塞沒有完全縮回到缸體內時，應首先通過油管連接至手動泵，逆時針?lè)较驍Q松泵體上的卸荷閥，使液壓缸中的液壓油排回到手動泵儲油筒中。

     擰開注油口蓋，檢查油量，如油不滿（儲油筒中應留有約1/5空間），可加注N32號耐磨液壓油。

     2.排氣

     液壓系統組裝好后，儲油筒、油管及液壓缸中常混有空氣，為使液壓系統正常，這些空氣必須排掉。方法是擰松注油口蓋，以便儲油筒內空氣排出。將手動泵放在比液壓缸稍高的地方，順時針擰緊卸荷閥，壓手動泵，使液壓缸活塞伸出至最大行程，再松開卸荷閥，將活塞壓回缸體，連續1-2次即可。

     3.檢查數字壓力表

     按動數字壓力表的開關鍵,儀表開機顯示為零。如不為零可按清零鍵清零。若屏幕上方顯示峰值 字樣，表示為峰值保持狀態。在該狀態下隨著壓力的變化儀表始終顯示最大值。點動峰值鍵，顯示可以在峰值和實時壓力值之間轉換，當峰值顯示消失時,即為實時壓力值，在該狀態下顯示的壓力值跟隨壓力變化而變動。當顯示變暗或者背光變暗時,應及時打開壓力表后蓋，更換電池。因電池容量有限，每次測讀完畢應立即關斷電源，為延長電池使用壽命，該儀表具備15分鐘無操作自動斷電功能。
